5.8Ghz 8モジュールダイバシティ受信機

以前3モジュールは作ったことがあるのですが、いきつくところまで行ってみよう。ということで。。。



f:id:zubon2003:20160612192125j:plain

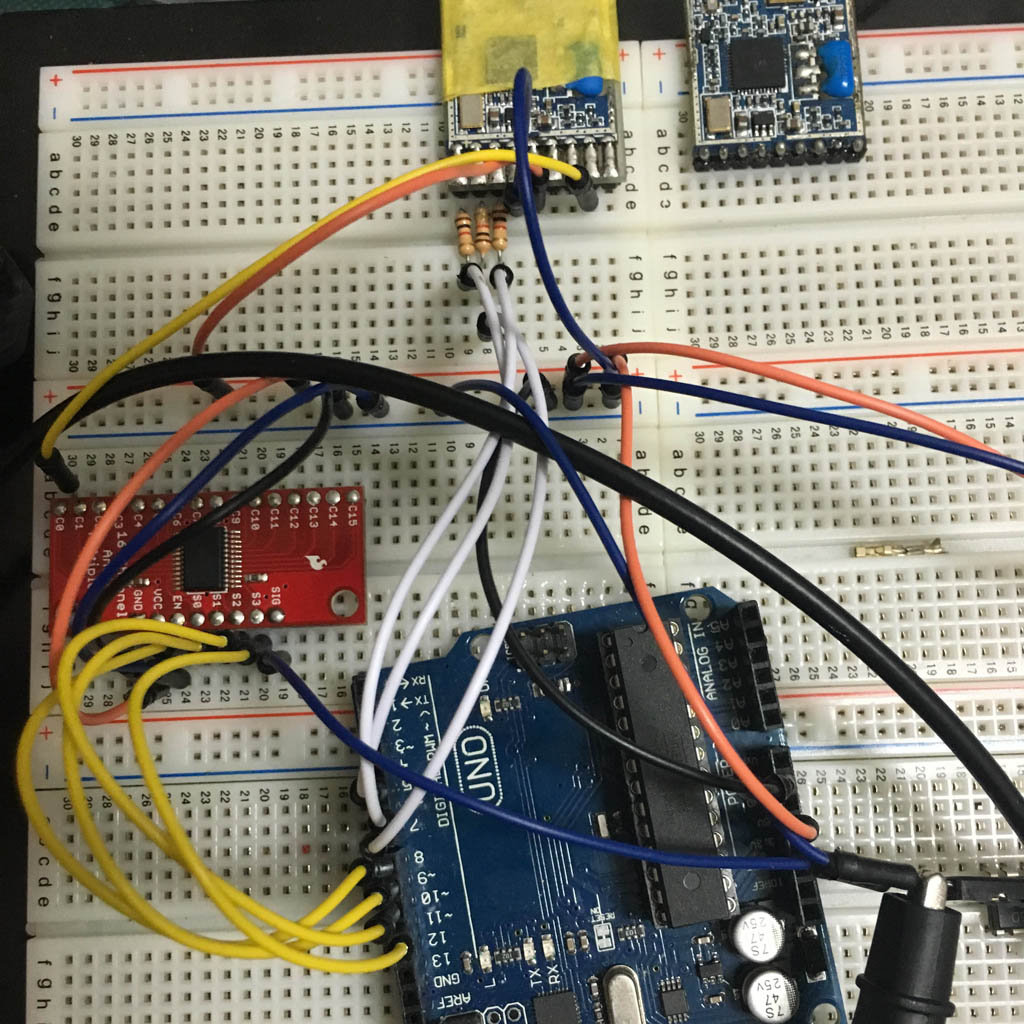

まずは、RX5808とCD74HC4067を使ったこちらのボードで実験開始。







f:id:zubon2003:20160612191004j:plain

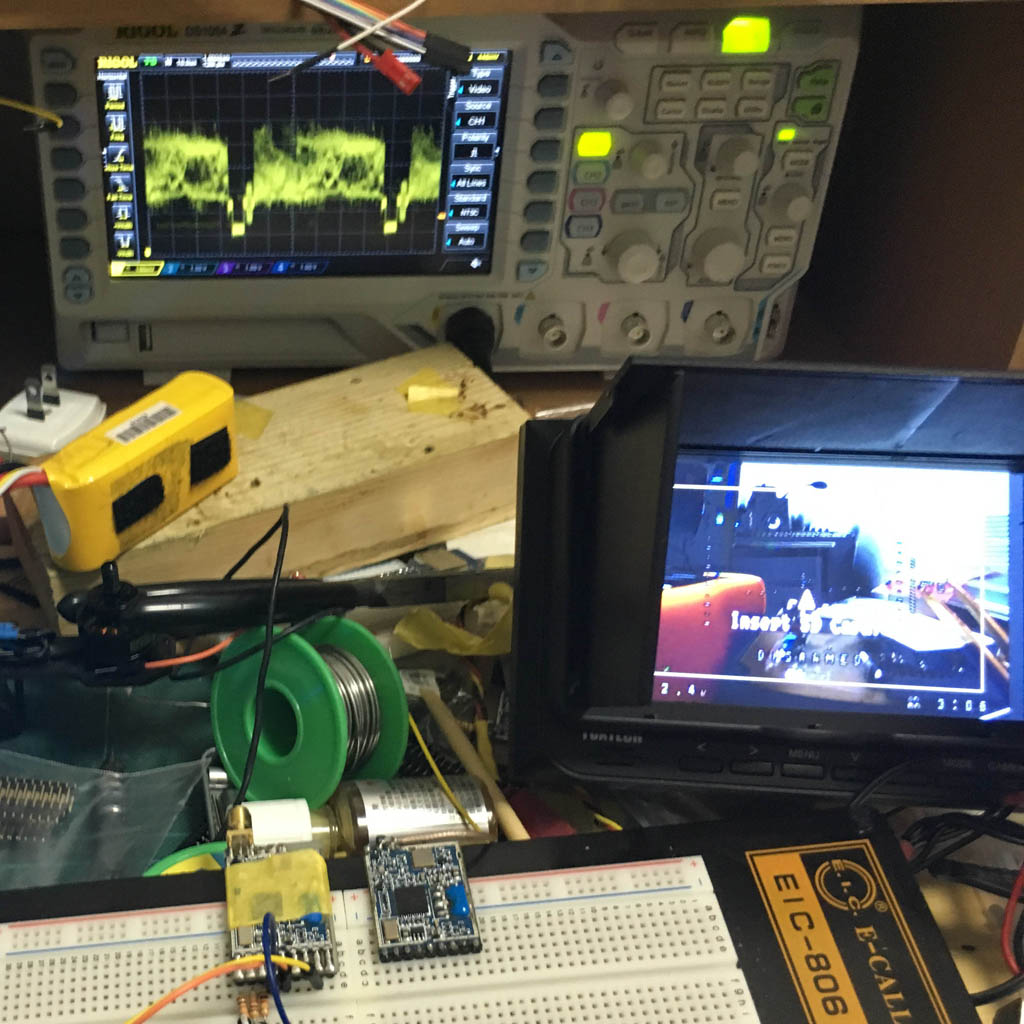

案外ちゃんと写ることを確認して。。。







f:id:zubon2003:20160611094000j:plain

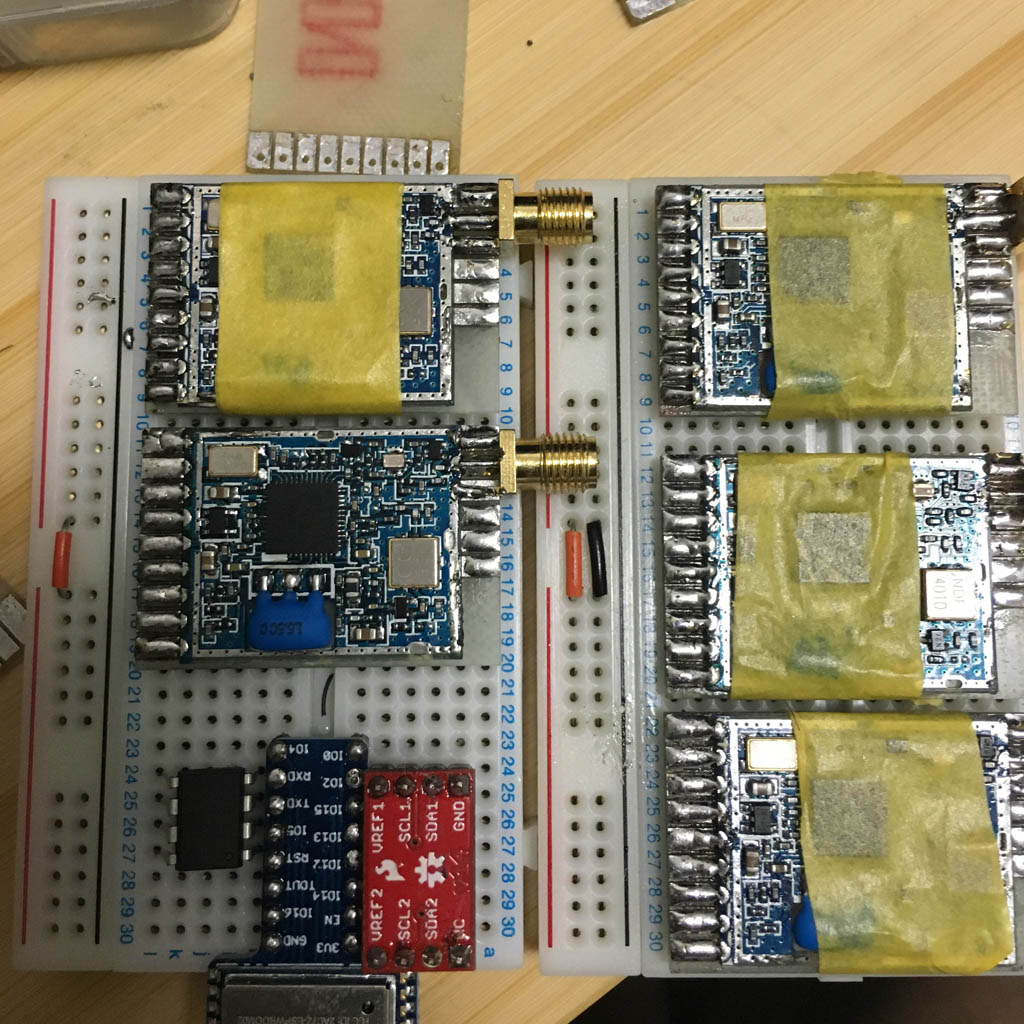

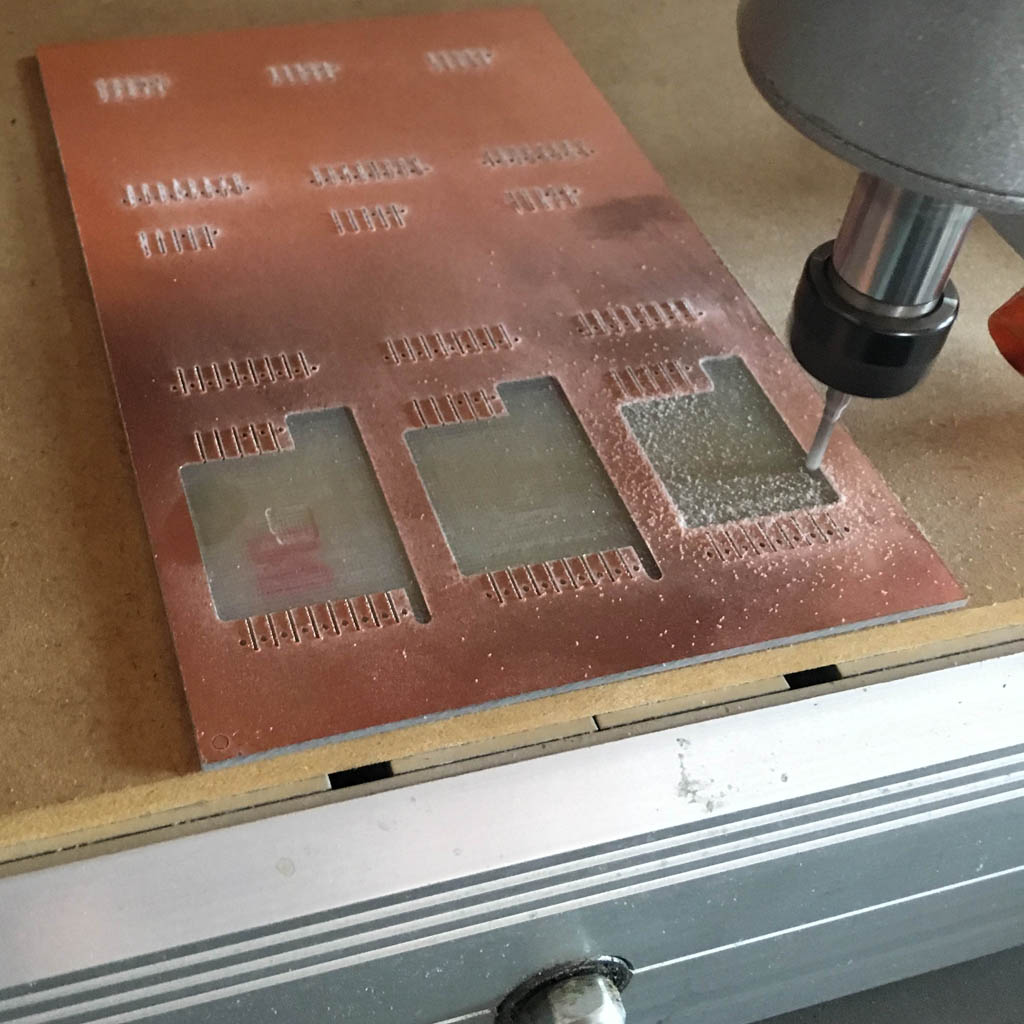

RX5808用のゲタを削って、









f:id:zubon2003:20160612230553j:plain

こんな感じにRX5808を仕上げる。。。









f:id:zubon2003:20160618235930j:plain

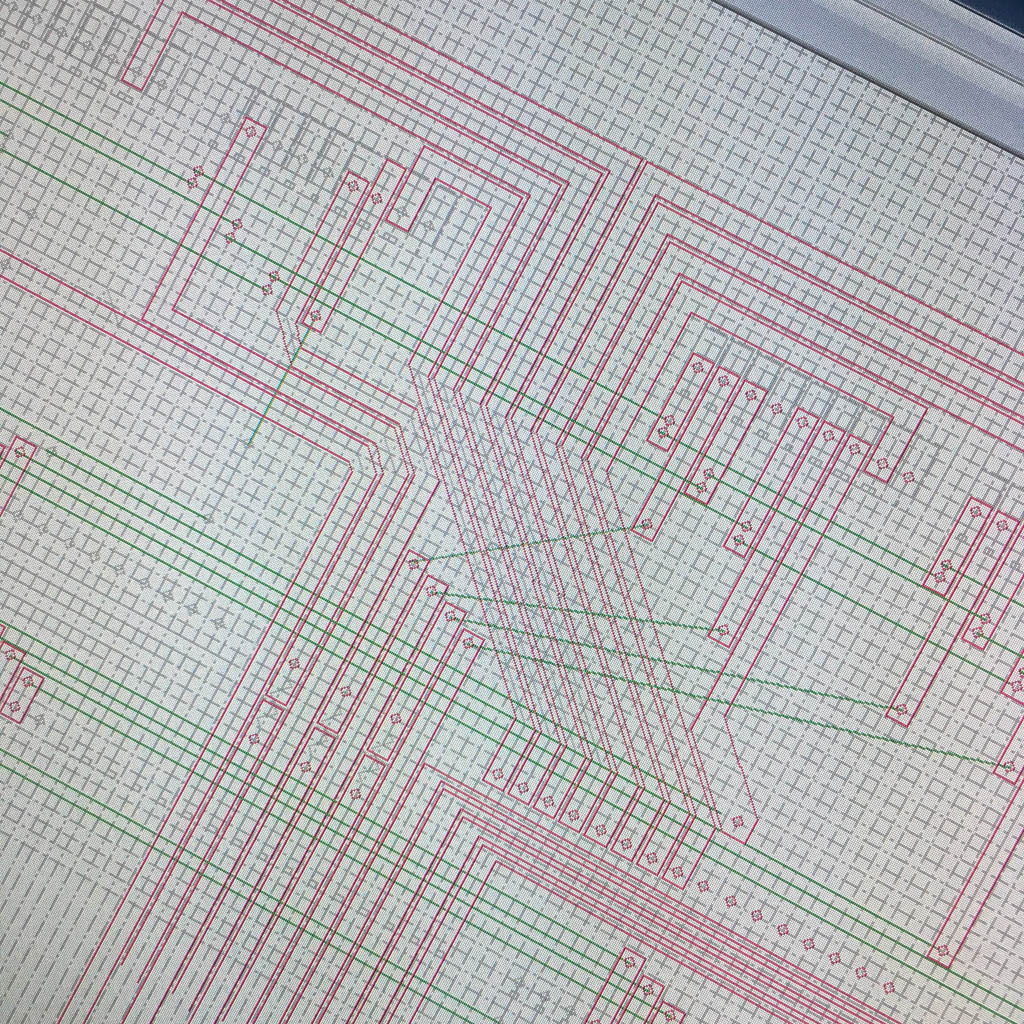

で、こんなことは最後にしたい、JWCADで基板の設計。

いわゆる電子回路設計用のCADとかを覚えたいところ。

そんなワークショップないかしら。。。









f:id:zubon2003:20160626092310j:plain

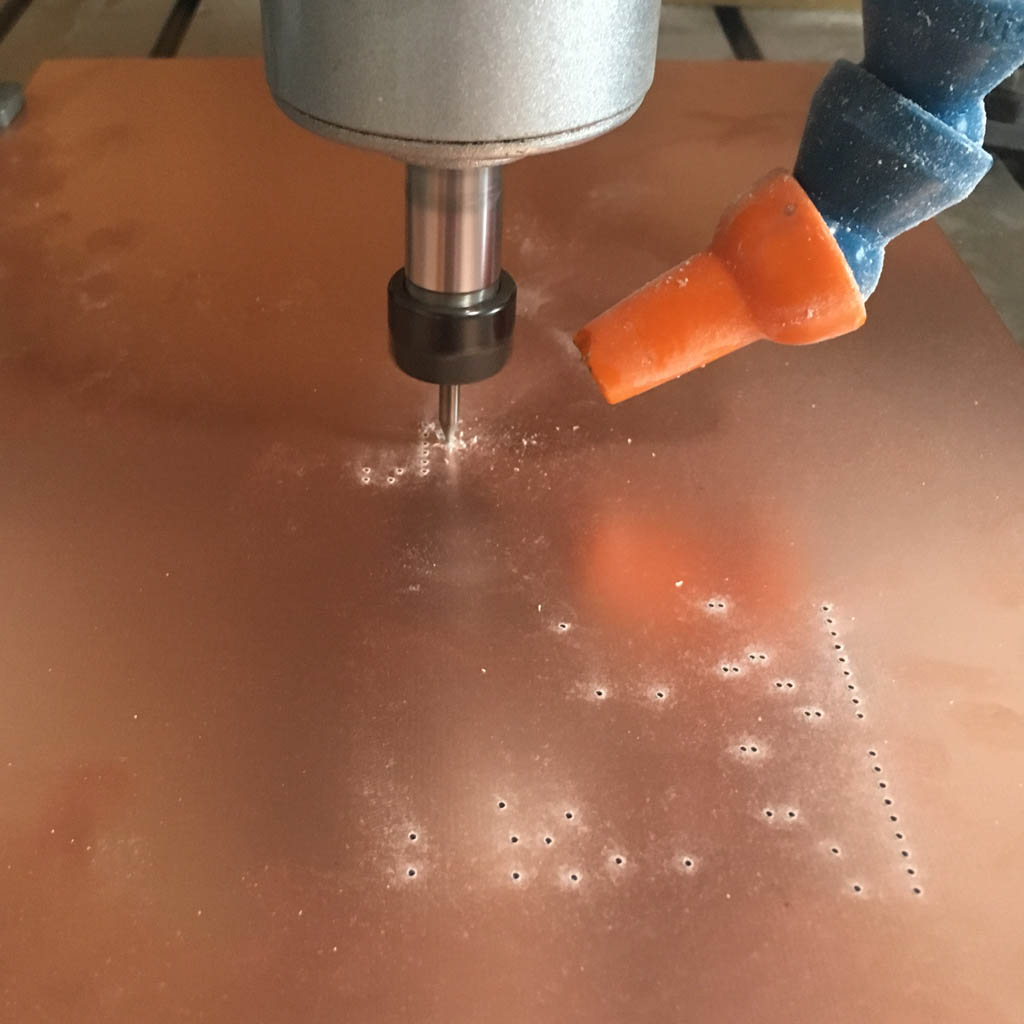

そして加工開始。







f:id:zubon2003:20160626110252j:plain

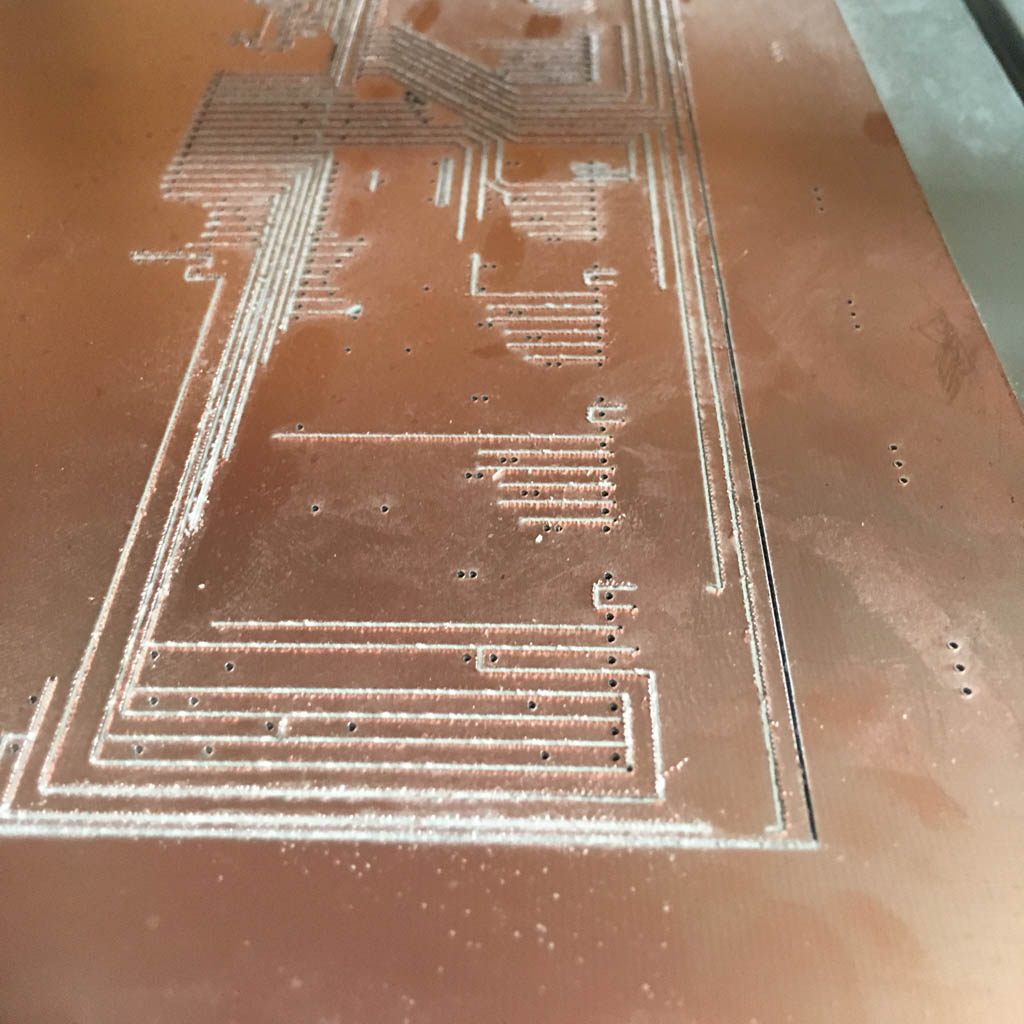

0.5mmエンドミルでの加工終了。(ここまでに2,500円したエンドミル一本折る。)

バリバリだなあ。。。









f:id:zubon2003:20160626131832j:plain

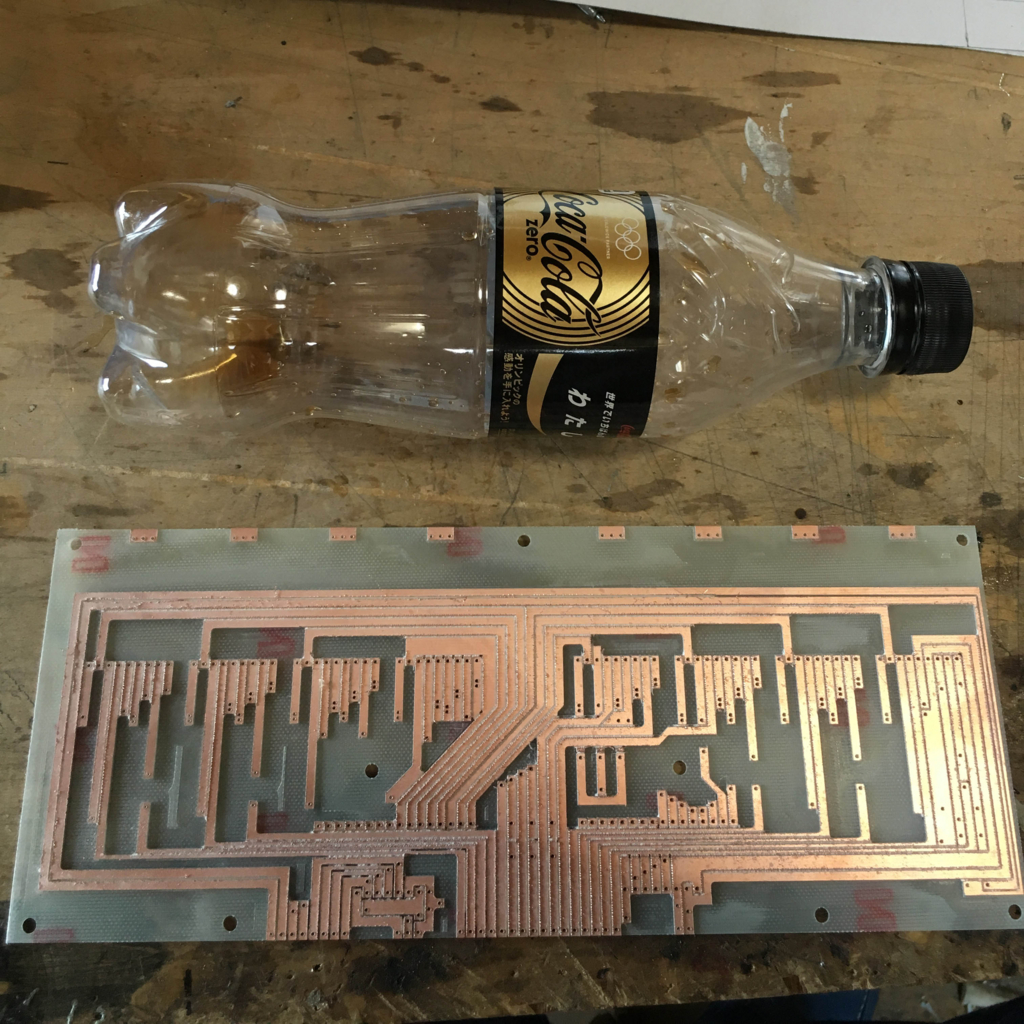

その後、2mmのエンドミルに替えて、加工完了。

デカい。延々と時間がかかり、4時間で完成。。。









f:id:zubon2003:20160627194454j:plain

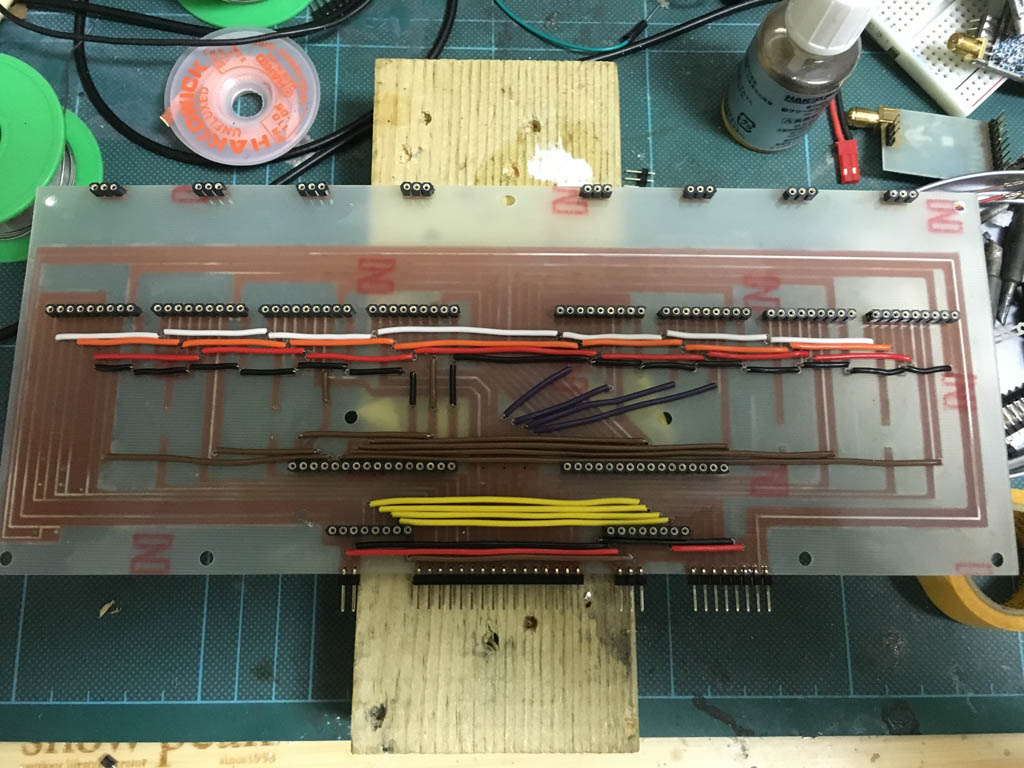

 で、片面基板の悲しさでジャンプワイヤを這わせまくり。。。







f:id:zubon2003:20160627203655j:plain

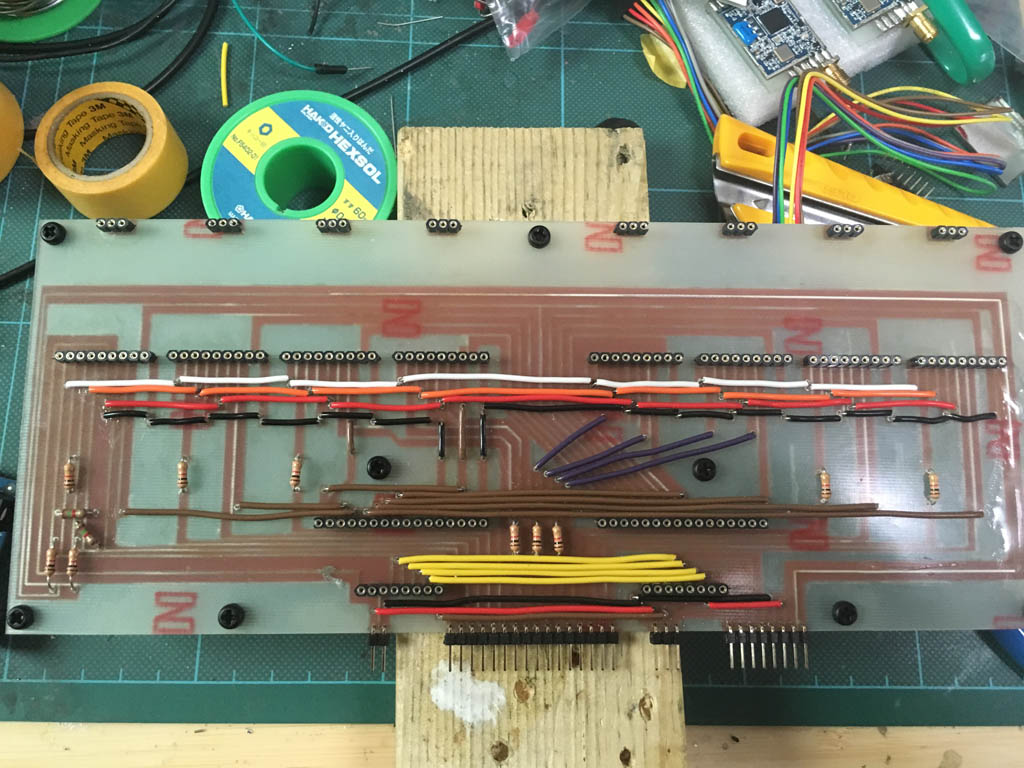

ヘッダピンやらソケットを付けて。。。







f:id:zubon2003:20160628155030j:plain

5Vと3.3Vのレベル変換のための抵抗をつける。。。と。。。







f:id:zubon2003:20160628193617j:plain

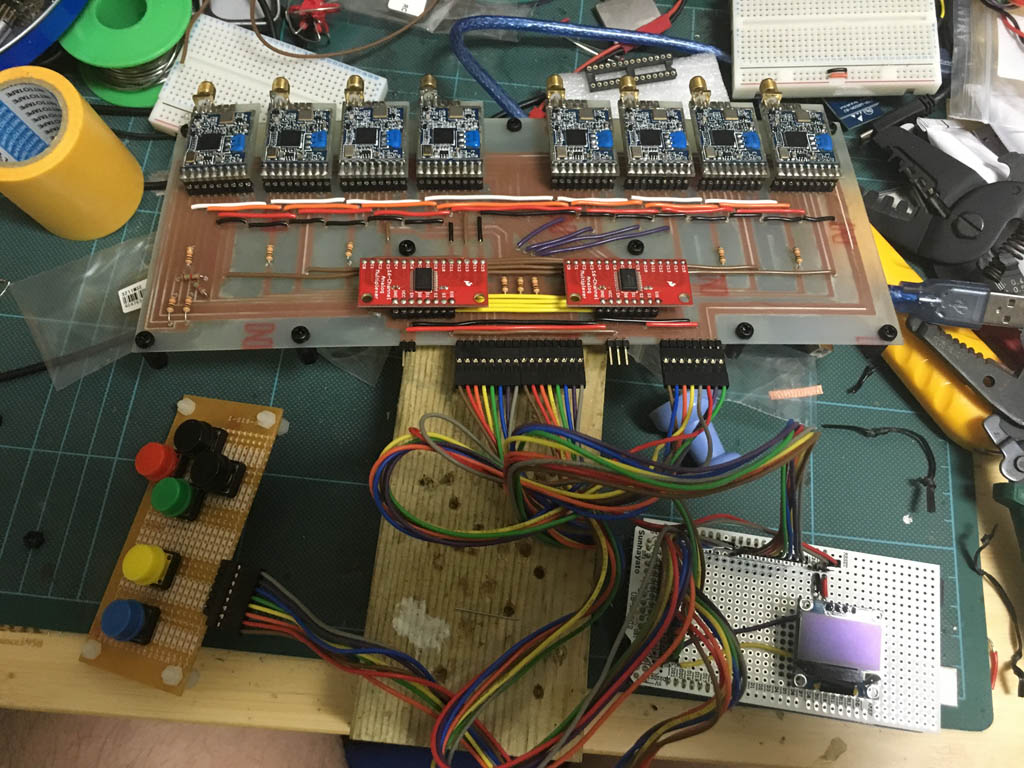

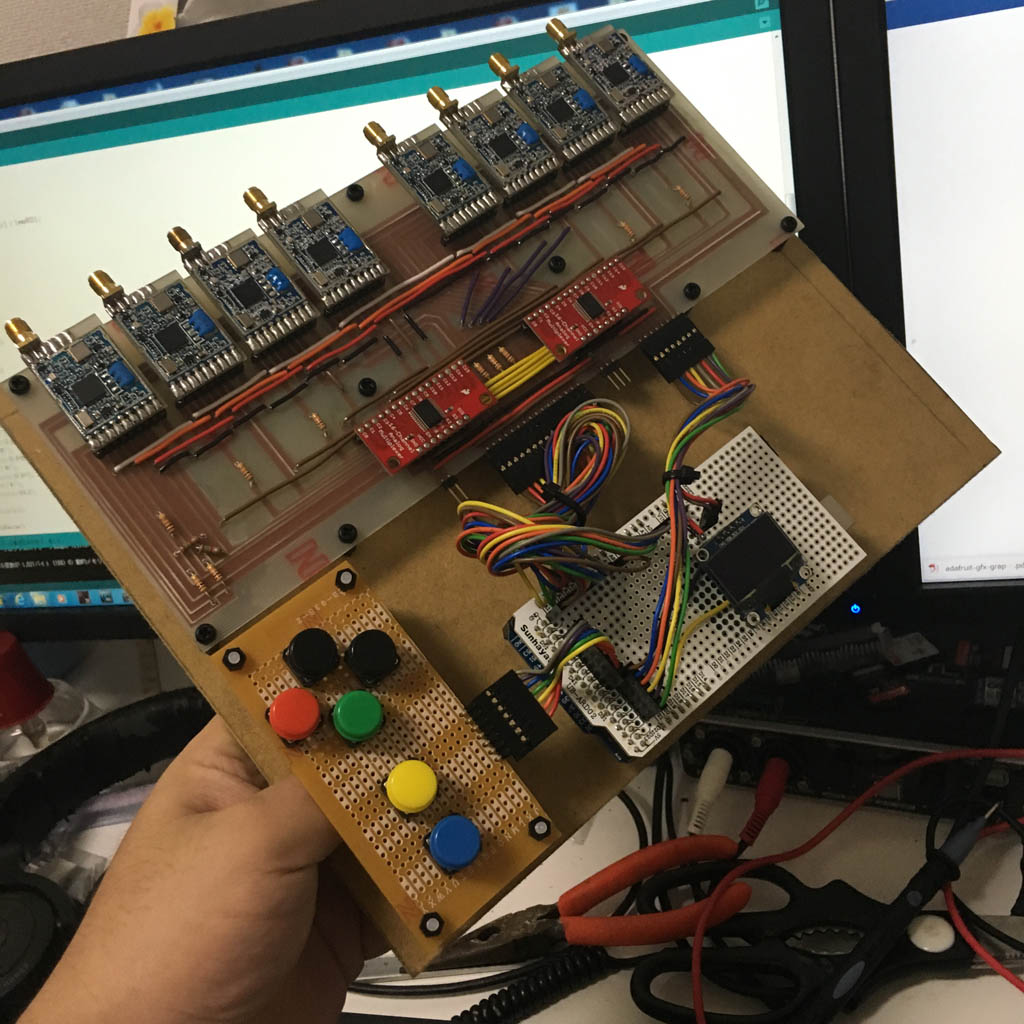

あとはモジュールはめこんで。。。







f:id:zubon2003:20160702232947j:plain

ダイソーのMDF(400mm x300mm x6mm)にarduino mega互換機とスイッチと、本体を固定。





f:id:zubon2003:20160704232656j:plain

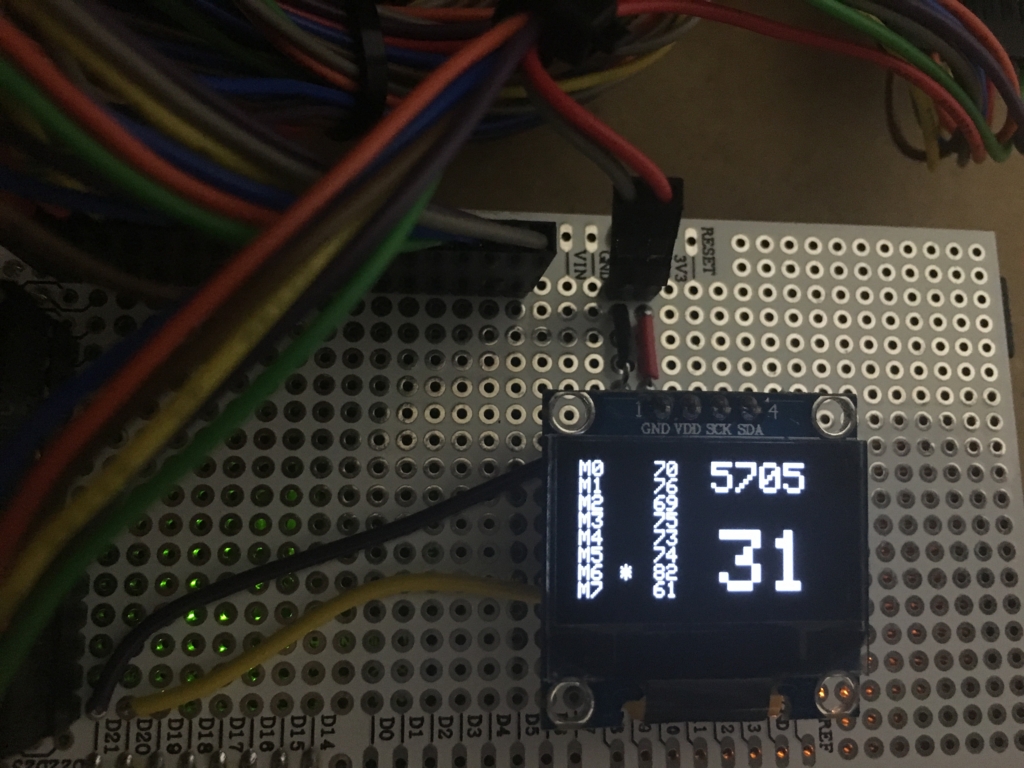

 ささっとプログラムを書いてこんな感じ。

ブツはテストの為に旅立ってゆきます。。。







ちなみに、いままでかき散らかしたコードや基板を削る用のファイルは、

github.com

こちらに。。。

まだちゃんと動くか分からないですけどね。。。。

完成ということに。。。



段々青色の部品が増えてきました。

青色の部品はこのプリンタでひねりだしたものです。

f:id:zubon2003:20151005230459j:plain

中華なお店で、ESCが火を噴いたりだとか、モーターが火を噴いたりだとか、電源繋げてもうんともすんとも言わないFC。。。



そんな安物買いの吸いも甘いも噛み分けている皆様にとっては楽しい買い物ではないでしょうか。。。



一般人には勧められないけど。。。











はじめてのモデリング

 ファンの風をホットエンドの上側部分に効率よく導きたい。こんな時にはプリンタでひねり出せばいいんじゃない?ということで、Fusion 360でモデリング

 機能を満たしつつ、自分の出来る範囲で。。。とやっていたら、いまいちアカ抜けない無骨なデザイン。。。



f:id:zubon2003:20150923145732j:plain



そして完成。

f:id:zubon2003:20150923145401j:plain

f:id:zubon2003:20150923145255j:plain

これでより印刷品質が向上する、はず??

3Dプリンタ その2

さあテストテスト。





まずは25mmの立方体

www.thingiverse.com

f:id:zubon2003:20150922104301j:plain

角が波打っているけれども、まあいいか。。。







次はルーク

www.thingiverse.com

f:id:zubon2003:20150922104640j:plain

一応中のDNAのらせん構造みたいな奴と階段も印刷できた。

イマイチフィラメントの送りが不正確。エクストルーダーの送りギアの部分に、たっぷり樹脂の切り子がついていたので、ギアを外して清掃。。。





最後にコチラ。。。

www.thingiverse.com

f:id:zubon2003:20150922104316j:plain

f:id:zubon2003:20150922104400j:plain

手間暇かけてこれ以上を求めるのは、手段の筈の3Dプリンタが目的になっちゃうので、あとは、自分でモデリングしたものの印刷に行きます。。。



3Dプリンタ その1





f:id:zubon2003:20150921140255j:plain

途中でベッドからはがれたり、いろいろあって楽しんでます。



f:id:zubon2003:20150921140308j:plain

全体はこんな感じ。



残念なことに、ヒーテッドベッドが45度までしか上がらなくなっちゃった。

お陰で先ほどのようにオシャカがでまくり。。。

さてと、FET買ってくるか・・・・

パブコメ募集開始

http://search.e-gov.go.jp/servlet/Public?CLASSNAME=PCMMSTDETAIL&id=155151218&Mode=0

あんまり読み込んでいないけど、とりあえず200g未満だと無人航空機に該当しないことになりそう。

まず200gが現実的かどうか。。。
だな。。。

Damped Light

カメラとか、VTXとかまだだけど、色々ついて、まあ、飛ぶことは飛ぶ筈。150サイズなので、当然250が巨大に見えます。

f:id:zubon2003:20150830213253j:plain

f:id:zubon2003:20150830213309j:plain

現状機体160g+バッテリ3s1200mah 110gと、どう見てもバッテリ重すぎるな。。。

でもこの機体?の為にバッテリ新調するのもなんかアレだし。。。





それはそうと、

simonkからBLHELIにファームウエアを焼き直す時のお話。

焼いてデフォルトの状態だと、PWM FREQUENCYがHIGHとかになっていて、イマイチ。ちゃんとDAMPED LIGHTにすると、ゲインをさらに上げることが出来ます。

動画の通り、回転数下がる時の動作が、ベアリングに異物?ってなくらい急激に下がるのが、DAMPED LIGHTの証拠。



BLHELI この設定画面でモーターの回転方向も変えられるし、モーター、ESC間のハンダ直付けも怖くないかんじ。。。



f:id:zubon2003:20150724210255j:plain
